Handlingseinheit für Nietzange

Das Handhabungsgerät findet Verwendung im Flugzeugrumpfbau. Bei Flugzeugen in Metallbauweise ist hier die Niettechnik die gängigste Verbindungstechnik.

Art.-Nr.: 1004200-034055-00 Kategorie:

Produktbeschreibung

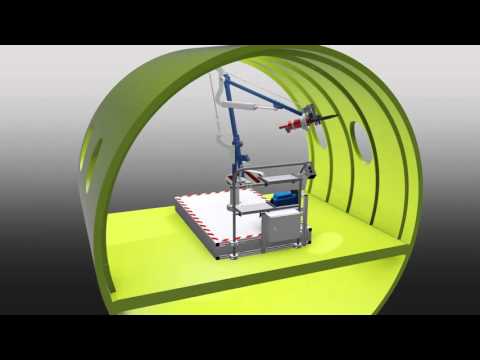

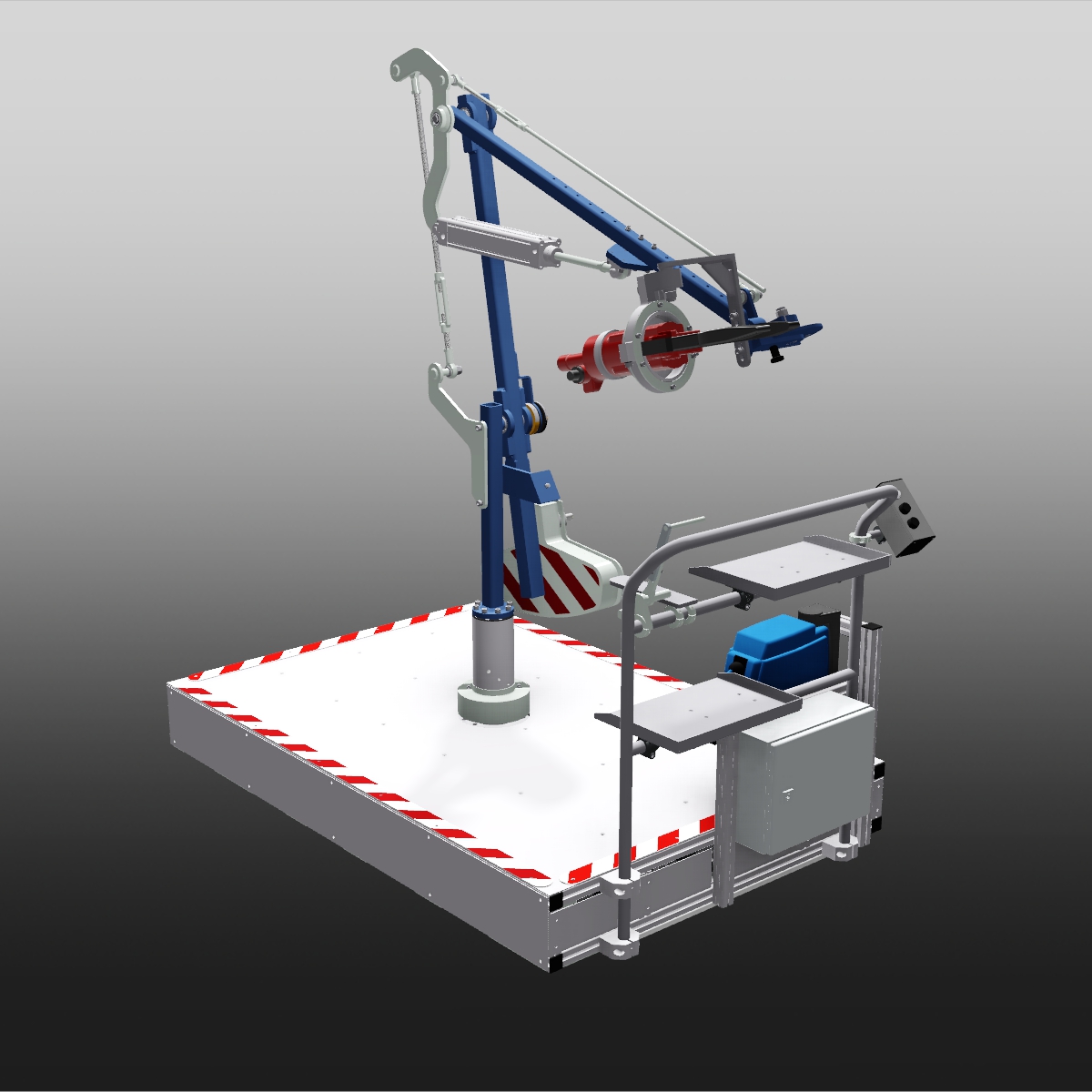

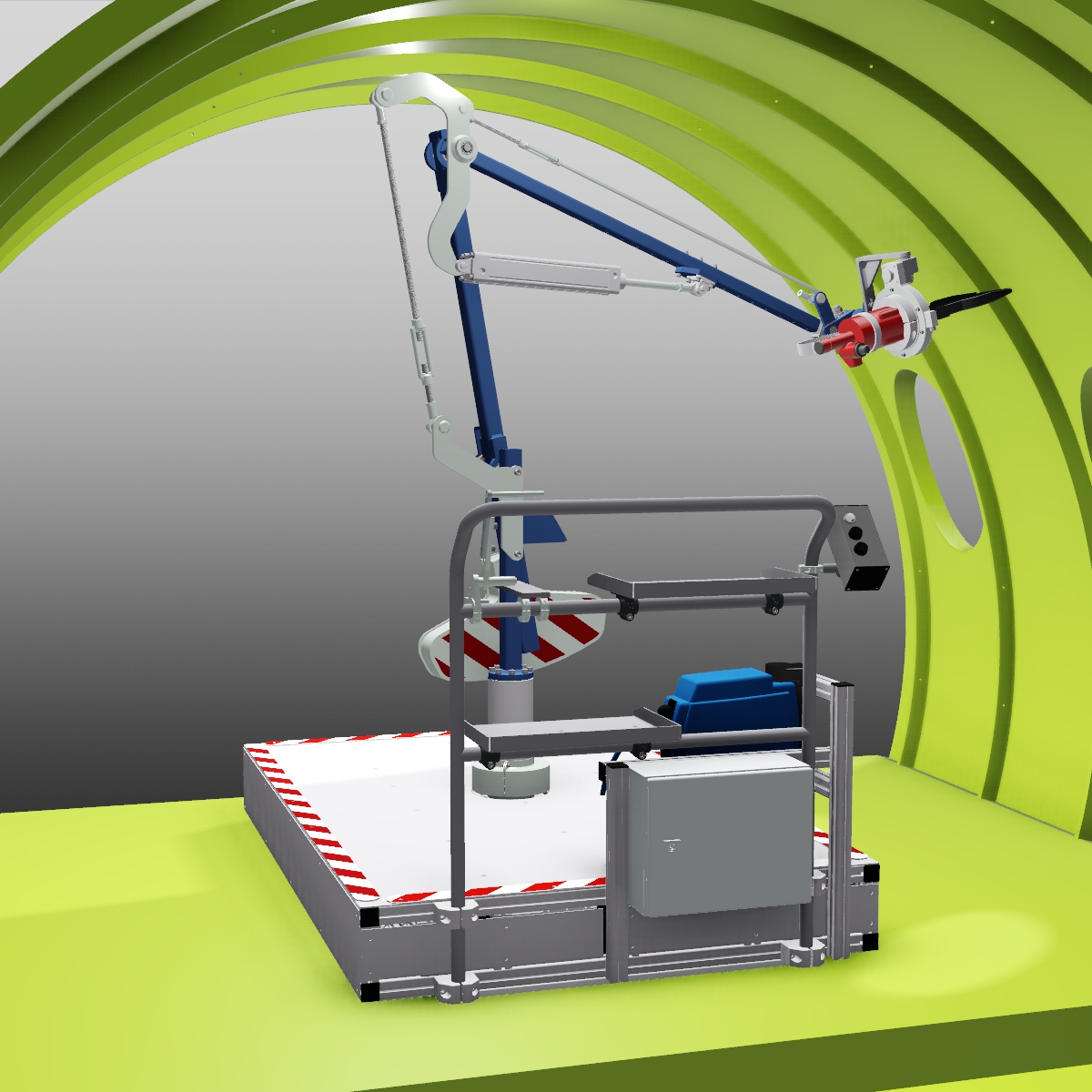

Das Handhabungsgerät setzt sich zusammen aus einem Podest und einem Doppelknickarmmanipulator mit integrierter schwenkbarer Nietzangenaufnahme.

Das Podest, dessen Grundrahmen aus Aluminium gefertigt wird, kann über vier leicht laufende Schwerlastrollen im Flugzeugrumpf bewegt werden. Nach seiner korrekten Positionierung wird es pneumatisch unterstützt auf drei Längskufen abgesenkt und verfügt damit über einen sicheren Stand. Das stirnseitig angebrachte Geländer dient nicht nur zum Positionieren des Handhabungsgeräts sondern bietet darüber hinaus Platz für Werkzeugablagen.

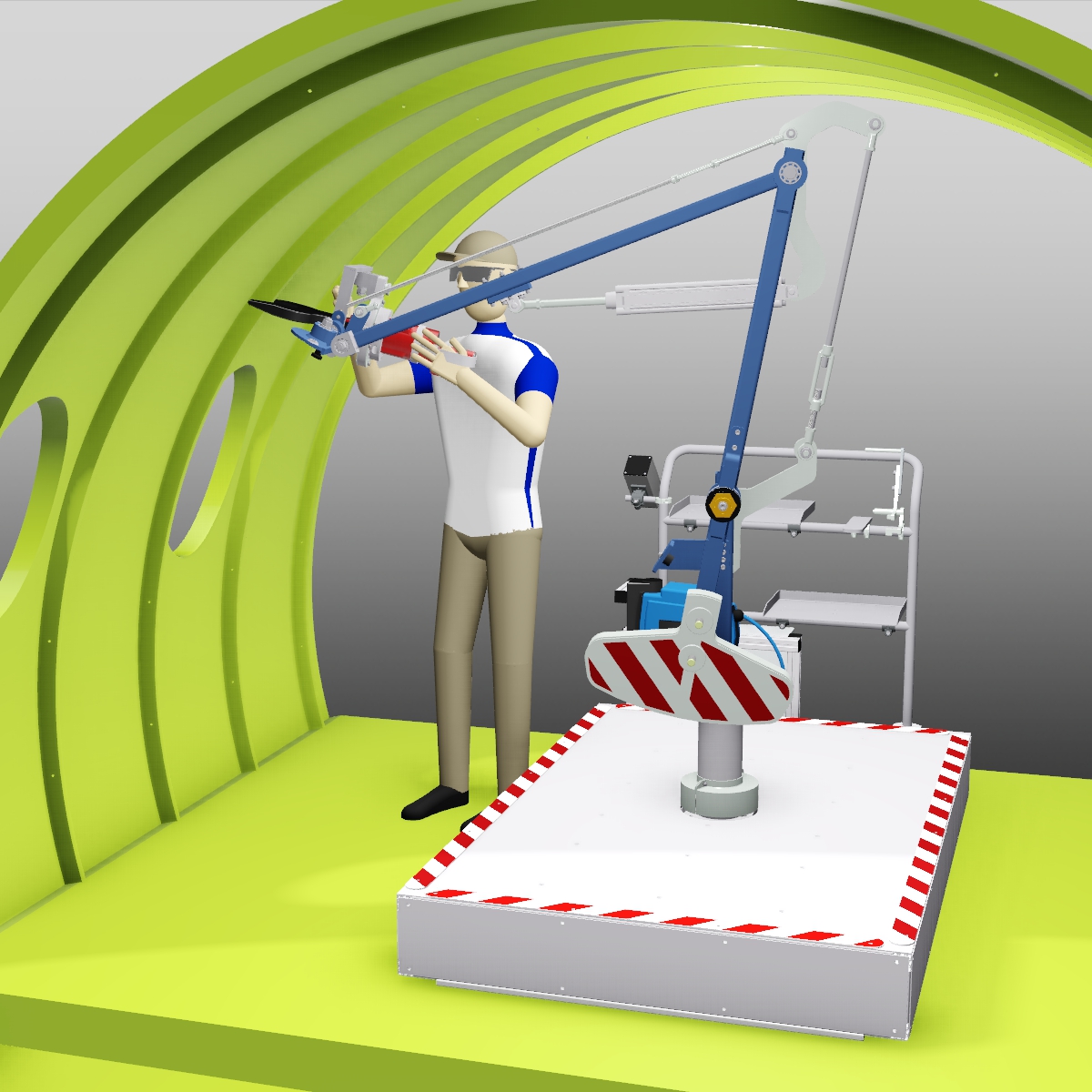

Der Doppelknickarmmanipulator wird über einen um Z drehbaren Fuß auf dem Podest aufgeständert. An ihm wird der 1500mm lange Ständerarm befestigt. Dieser wiederum ist mit dem ebenfalls 1500mm langen Auslegerarm verbunden. Die hohe Beweglichkeit dieser Komponenten wird durch die Beweglichkeit der Nietzangenaufnahme noch erweitert. Diese ermöglicht ein Schwenken um 10° um Z sowie ein Schwenken zwischen 70° und 20° um Y. Im Flugzeugrumpf kann somit jede Nietposition erreicht werden. Alle Bewegungen des Doppelknickarmmanipulators werden pneumatisch unterstützt und passieren gewichtsneutral, so dass ein ermüdungsfreies Arbeiten garantiert wird. Außerdem ist der Manipulator so austariert, dass er immer in der Position verbleibt, die zuvor eingestellt wurde.
